Ratgeber Fotoqualität
Grundriss richtig fotografieren: 7 Tipps für eine genauere Erkennung
Die Erkennung kann nur Linien und Maßtexte auswerten, die im Bild sauber sichtbar sind. Perspektive, Schatten, Knicke und zu viel Rand sind deshalb keine Schönheitsfehler, sondern verändern die erkannte Geometrie. Mit einer Minute Vorbereitung wird aus demselben Papierplan ein deutlich besserer digitaler Entwurf.
Von der floorplanning.app Redaktion

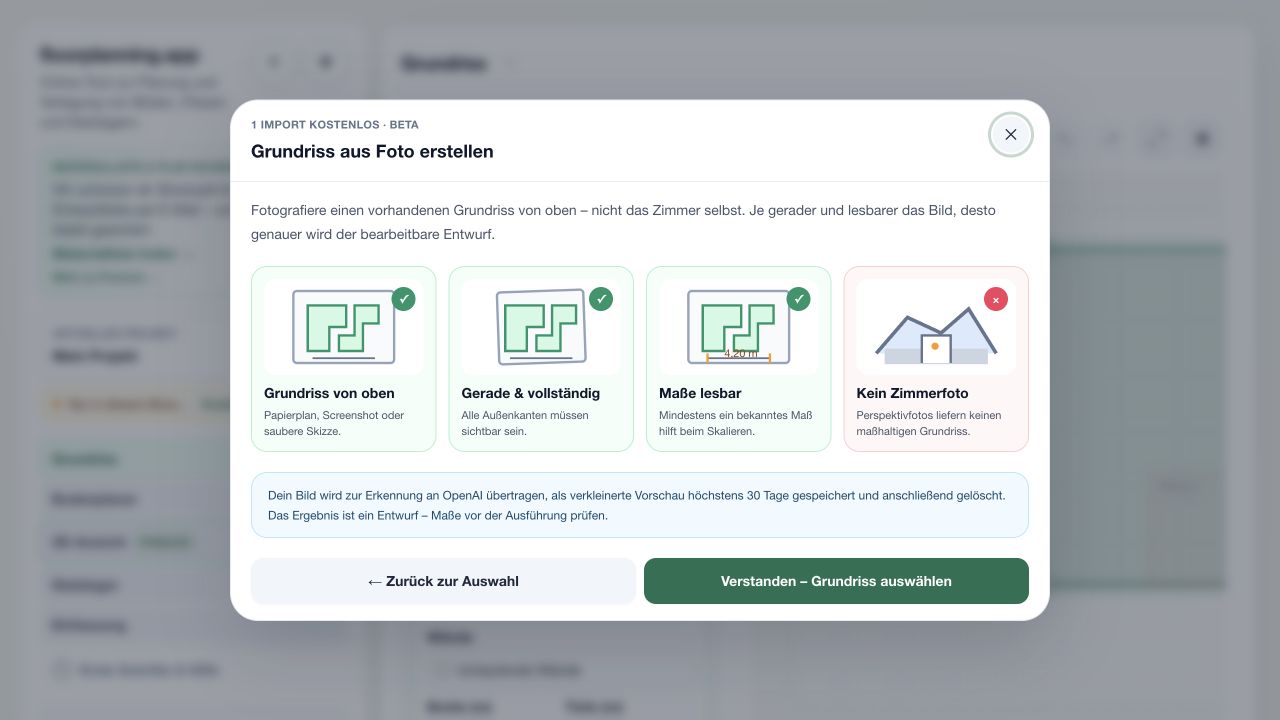

Von oben, gerade, vollständig und lesbar
Lege den Plan flach hin und halte die Kamera parallel zum Papier. Alle Außenkanten der gewünschten Wohnung oder Etage müssen im Bild liegen. Kleine Schräglagen lassen sich tolerieren; eine deutlich trapezförmige Seite macht aus parallelen Wänden dagegen scheinbar unterschiedliche Längen.
Darauf kommt es in der Praxis an
Ein Foto des Plans – niemals ein Foto des Raums
Der Import rekonstruiert Linien aus einer zweidimensionalen Draufsicht. Er berechnet keinen Grundriss aus Möbeln, Boden oder Wänden eines Raumfotos. Auch eine schräge Aufnahme eines Exposé-Bildschirms ist schlechter als der direkte Screenshot.
Das beste Kontrollmaß liegt weit vom zweiten Punkt entfernt
Nutze möglichst eine lange, eindeutig zuzuordnende Wand oder Gesamtbreite als Referenz. Ein kleiner Lesefehler wirkt sich bei einem 4,80-m-Maß prozentual weniger aus als bei einer 40-cm-Nische. Kontrolliere danach eine Länge in der anderen Raumrichtung, damit ein perspektivischer Fehler auffällt.
Die 7 Regeln für ein gutes Grundrissfoto
Die Reihenfolge entspricht den häufigsten Ursachen unzuverlässiger Konturen. Schon die ersten drei Punkte machen meist den größten Unterschied.
- Kamera exakt über der Blattmitte halten
- Papier glätten und alle gewünschten Außenkanten zeigen
- Diffuses Licht statt Schlagschatten oder Blitzreflex
- So nah fotografieren, dass Maßtexte lesbar bleiben
- Bei digitalen Plänen den Screenshot statt den Monitor fotografieren
- Je Bild nur eine Wohnung oder Etage importieren
- Eine lange Referenzstrecke und ein zweites Kontrollmaß kennen
So nimmst du das Foto auf
1. Papier glätten
Falten und hochstehende Ecken beschweren, ohne Linien oder Maße abzudecken.
2. Gleichmäßig beleuchten
Tageslicht oder zwei seitliche Lampen nutzen; direkten Blitz und den Schatten des Smartphones vermeiden.
3. Kamera parallel ausrichten
Das Blatt soll im Sucher rechteckig bleiben. Sind seine Kanten trapezförmig, Kamera neu ausrichten.
4. Scharf auf Linien und Text stellen
Auf eine feine Maßzahl tippen und prüfen, ob sie beim Hineinzoomen lesbar ist.
5. Vollständigkeit prüfen
Keine Außenwand, Nische oder relevante Maßkette darf am Bildrand abgeschnitten sein.
6. Im Import eng zuschneiden
Freie Ränder, Legende, Nordpfeil und andere Etagen ausschließen; Maße direkt am Plan behalten.
7. Ergebnis querprüfen
Nach dem Skalieren je eine lange horizontale und vertikale Wand mit dem Original vergleichen.
Beispiele aus dem Tool
So sieht das fertig geplant aus
Die Zahlen oben stammen nicht aus einer Tabelle, sondern aus einer echten Verlegung. Diese Beispielprojekte kannst du direkt öffnen – Grundriss, Verlegeplan und Materialliste, so wie das Tool sie ausgibt.
3-Zimmer-Wohnung, ein Raster
Sechs Räume, elf Wände, fünf Türen – und ein einziges Fischgrät-Raster, das durch alle Türöffnungen durchläuft. Material wird für die ganze Wohnung zusammen gerechnet.
- 63,79 m² über 6 Räume
- 90 × 30 im Fischgrät, ein Raster
- 334 Dielen · 199 Zuschnitte
Dachzimmer mit Schräge
Fünfeckiger Grundriss statt Länge × Breite: Die Schräge ist als echte Kante gezeichnet, die Dielen laufen längs – jeder Anschnitt an der Schräge ist einzeln gezählt.
- 14,71 m² mit schräger Kante
- Diele 128 × 19 cm, längs verlegt
- 87 Dielen · 11 Pakete
Öffnet die schreibgeschützte Kundenansicht einer Freigabe – dieselbe, die du mit Premium für eigene Projekte erzeugst.
Häufige Fragen zur Bildqualität
Ist ein Scan besser als ein Foto?
Meist ja: Er ist gerade, gleichmäßig beleuchtet und frei von perspektivischer Verzerrung. Ein scharfes, parallel aufgenommenes Smartphone-Foto kann aber ebenfalls gut funktionieren.
Welche Auflösung braucht das Bild?
Entscheidend ist, dass dünne Wandlinien und wichtige Maßtexte beim Vergrößern klar lesbar sind. Zeigt der Import eine Warnung für ein kleines Bild, nimm das Foto näher oder mit höherer Auflösung neu auf.
Soll ich Rand und Maßketten wegschneiden?
Große leere Ränder und fremde Zeichnungen ja. Maßangaben unmittelbar am Grundriss solltest du behalten, weil sie beim Erkennen und Skalieren helfen können.
Kann ich mehrere Etagen auf einmal fotografieren?
Besser nicht. Importiere je Bild nur eine Etage oder Wohnung. So lassen sich Konturen eindeutig zuordnen und der Zuschnitt enger setzen.
Warum stimmen Breite und Tiefe trotz Referenzmaß nicht beide?
Das ist ein typisches Zeichen perspektivischer Verzerrung: Die Kamera war nicht parallel zum Blatt oder das Papier war gewölbt. Fotografiere den Plan erneut von exakt oben und prüfe danach Maße in beiden Richtungen.
