Schienensystem auf Stelzlagern richtig planen
Bei einer Schienenkonstruktion liegen Terrassenplatten nicht nur punktuell auf einzelnen Köpfen, sondern linienförmig auf parallelen Aluminiumprofilen. Das kann Großformate stabilisieren und eine sehr plane Unterkonstruktion schaffen – verlangt aber ein sauber geplantes Raster. Entscheidend sind Plattenformat, Schienenrichtung, Randauflagen, Profilstöße und die zulässigen Abstände des gewählten Herstellers. Der Rechner bildet diese Geometrie direkt auf deinem Grundriss ab.
Von der floorplanning.app Redaktion
Schiene, Stelzlager und Platte bilden ein System

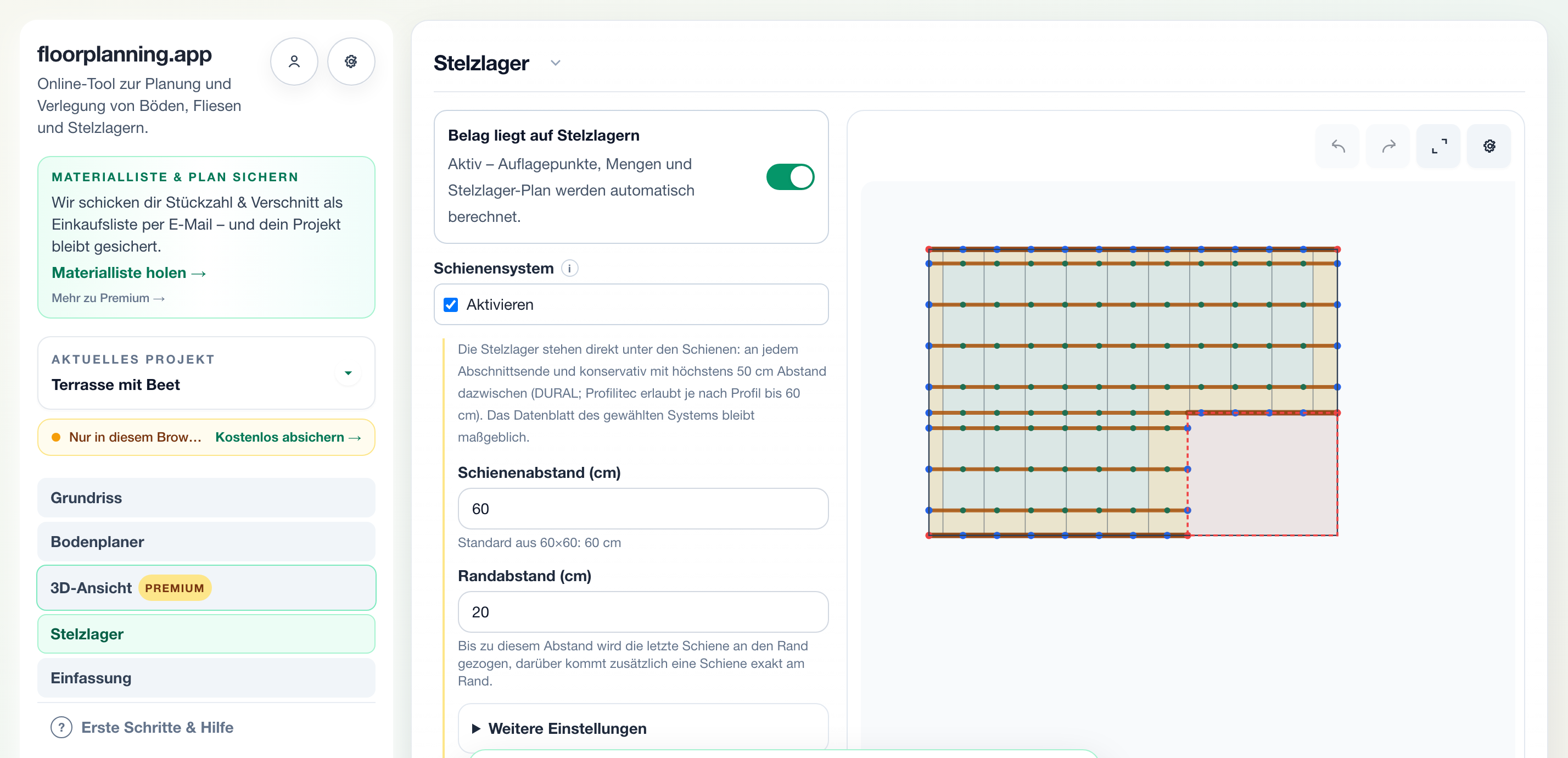

Die Stelzlager tragen zuerst die Aluminiumprofile; darauf liegt die Platte mit ihrer Kante oder einer vorgesehenen Auflagezone. Deshalb darf man die Lager nicht mehr aus den Plattenecken ableiten. Sie gehören direkt unter jede Schiene: an Abschnittsanfang und -ende sowie in einem zulässigen Raster dazwischen. Im Plan sind die Schienen braun, Randschienen dunkler und die Lagerpunkte nach Ecke, Rand und Innenbereich eingefärbt.
Darauf kommt es in der Praxis an
50 cm unter der Schiene, höchstens 60 cm zwischen Schienen
Herstellergrenzen sind nicht identisch: DURAL nennt beim FLEXIBAL-System maximal 50 cm zwischen den Stelzlagern. Profilitec nennt für UPTEC je nach Trägerlänge 50 oder 60 cm und begrenzt auch den Abstand paralleler Schienen auf 60 cm. Weil der Rechner kein Fabrikat voraussetzt, arbeitet er konservativ: Lager höchstens 50 cm auseinander, Schienenabstand höchstens 60 cm. Das Datenblatt des tatsächlich bestellten Systems und die Tragfähigkeit der Platte bleiben trotzdem verbindlich.
Ränder und Aussparungen brauchen eigene Auflage
Eine Randschiene gehört nicht nur an Ober- und Unterkante des umschließenden Rechtecks. Auch der innere Winkel einer L-Form, die Kante einer Aussparung oder das Ende einer Wand erzeugt einen realen Belagsrand. Dort ergänzt der Rechner eine Schienenlinie und kennzeichnet nur den tatsächlich am Rand liegenden Teil. Wird eine Schiene durch eine Aussparung getrennt, erhält jeder neue Abschnitt ein eigenes Endlager. Türen bleiben als Durchgänge offen und können von der Schiene durchlaufen werden.
Gemeinsame Achsen statt wandernder Lagerpunkte
Verteilt man die Lager auf jeder Schiene separat „gleichmäßig“, entstehen bei unterschiedlich langen Abschnitten gegeneinander versetzte Reihen. Technisch kann der Maximalabstand zwar eingehalten sein, der Plan wirkt aber unruhig und die Montage wird unnötig schwer. Der Rechner legt deshalb gemeinsame 50-cm-Achsen über die gesamte Konstruktion. Nur an Rand, Aussparung oder Abschnittsende kommt ein zusätzlicher Punkt hinzu. So bleiben benachbarte Lagerreihen ausgerichtet und der Plan lässt sich auf der Baustelle leichter übertragen.
Diese Mengen leitet der Rechner ab
Aus jeder realen Schienenstrecke entstehen nachvollziehbare Materialpositionen – nicht nur ein pauschaler Wert pro Quadratmeter.
- Gesamte Schienenlänge und davon Randschienen
- Profilstücke aus der gewählten Standardlänge
- Längsverbinder je Profilstoß
- Stelzlager direkt unter den Schienen
- Reduzierte Lagerhöhe durch die Profilhöhe
Schienensystem in 4 Schritten planen
1. Fläche und Aussparungen zeichnen
Erfasse Außenkontur, L-Formen, Wände, Türen und alle Bereiche ohne Belag.
2. Platte und Fuge festlegen
Format, Stärke, Fugenbreite und Verlegerichtung bestimmen das tragende Raster.
3. Schienensystem aktivieren
Prüfe vorgeschlagenen Abstand und Richtung; über 60 cm lässt der herstellerneutrale Rechner nicht zu.
4. Mengen und Warnungen prüfen
Übernimm Laufmeter, Stücke, Verbinder und Lager erst nach Abgleich mit System- und Plattendatenblatt.
Häufige Fragen zum Schienensystem
Wie weit dürfen Stelzlager unter Schienen auseinanderstehen?
Das hängt vom System ab. DURAL FLEXIBAL nennt maximal 50 cm; Profilitec UPTEC nennt abhängig von der Trägerlänge 50 oder 60 cm. Der Rechner verwendet herstellerneutral höchstens 50 cm.
Muss jede Schiene direkt am Rand liegen?
Jede relevante Plattenkante braucht die im System vorgesehene Auflage. Deshalb plant der Rechner an achsenparallelen Außen- und Innenkanten eine Randschiene und setzt an quer laufenden Kanten ein Endlager.
Wie werden lange Schienen verbunden?
Profilitec beschreibt bei Längen über 2,40 m entweder einen Abstand von 5 mm zwischen den Profilen oder den vorgesehenen SUPAJG-Verbinder. Andere Systeme haben eigene Verbinder. Im Rechner wählst du die reale Standardlänge; daraus entstehen Stück- und Verbinderzahl.
Kann ich jedes Plattenformat auf Schienen legen?
Nein. Die Platte muss für die vorgesehene Linienauflage, Spannweite, Last und Außenanwendung freigegeben sein. Format und Dicke allein ersetzen keine Freigabe durch Platten- und Systemhersteller.
