Guia de suportes reguláveis

Quatro cantos não significam quatro suportes reguláveis por placa.

Na área contínua, as placas vizinhas compartilham seus pontos de apoio. Mas na borda, nos cantos, nas aberturas e sob formatos grandes, o cálculo muda. Aqui você vai aprender como a grade das placas se transforma numa lista de materiais realista, sem ignorar as exigências de segurança do fabricante das placas.

Após o cadastro gratuito, a ferramenta de planejamento será aberta.

A resposta curta para placas de 60 × 60 cm.

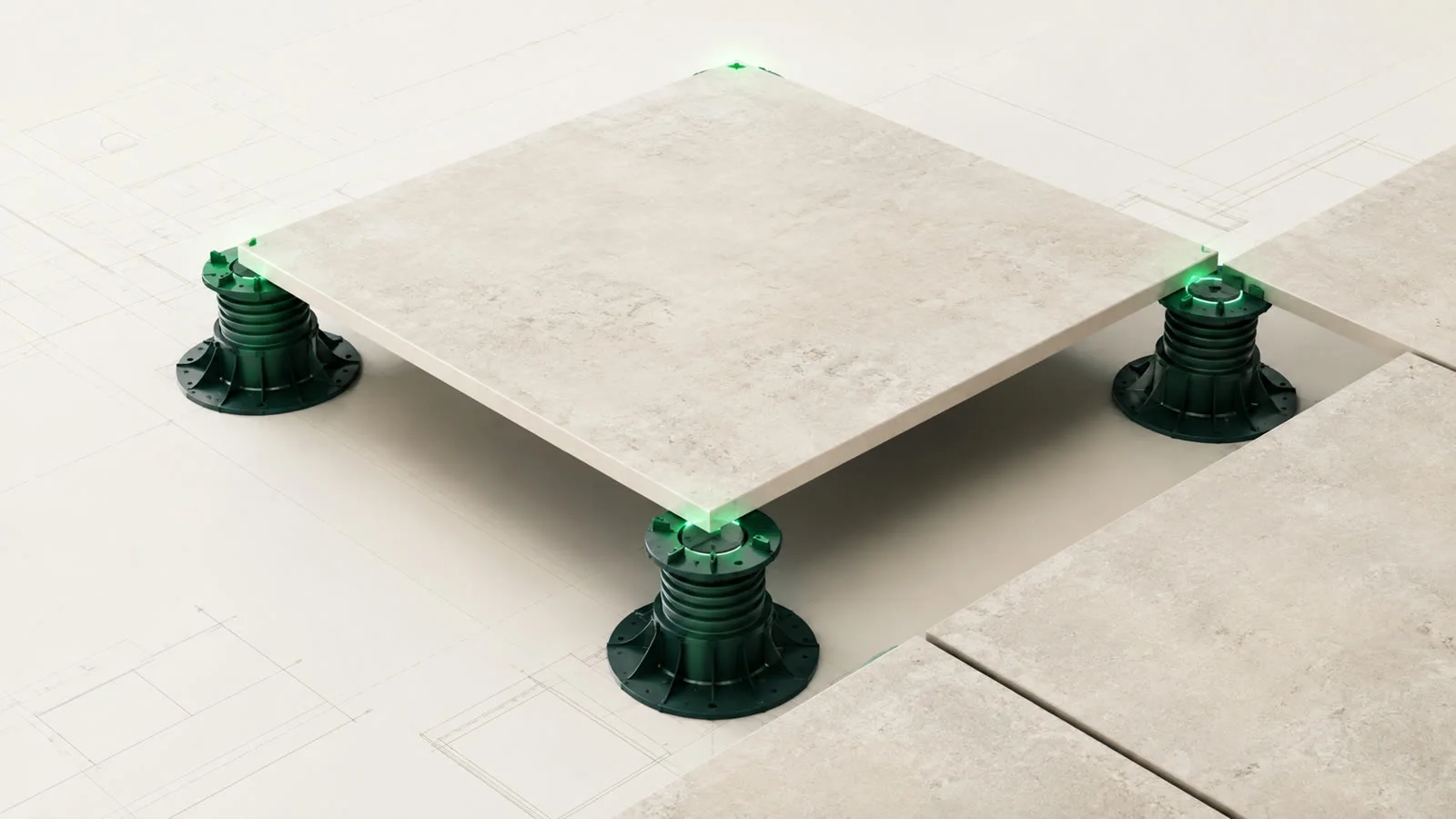

Para uma placa de 60 × 60 cm assentada regularmente e aprovada pelo fabricante para apoio nos cantos, há um suporte regulável em cada interseção da grade. No interior, quatro placas se encontram nesse ponto; o suporte, portanto, é compartilhado. Uma placa isolada precisa de quatro apoios; uma área com muitas placas precisa de bem menos de quatro suportes por placa.

O que importa na prática

Analisar separadamente interior, borda e canto

Um suporte interno pode suportar quatro cantos de placas, um suporte de borda geralmente dois e um suporte de canto apenas um. É exatamente por isso que a regra prática “número de placas × quatro” falha. Desenhe primeiro todas as linhas de juntas e depois conte os pontos de interseção únicos, e não os cantos de cada placa individualmente.

As áreas irregulares precisam de um plano real

Uma forma em L, um canteiro ou uma coluna quebram a grade regular. Surgem novos pontos de borda, alguns suportes precisam ser compartilhados ou deslocados, e cortes estreitos podem precisar de apoio adicional. Aqui já não conta apenas linha × coluna, mas sim a geometria que realmente resta.

Formato grande: apoio adicional ou sistema de trilhos

Placas maiores e alongadas não podem ficar automaticamente apoiadas apenas em quatro cantos. Dependendo do formato, da espessura, do material e do uso, o fabricante exige apoios centrais, apoios adicionais nas bordas longas, reforço na face inferior ou uma subestrutura contínua. Essa exigência é mais vinculante do que qualquer regra prática online.

O que você realmente precisa para a lista de peças

Apenas o número de placas não basta. O formato, a grade, o contorno da borda e os pontos de apoio aprovados, juntos, resultam em uma quantidade confiável.

• •Exact floor plan including every cutout
• •Slab size, thickness and exact product reference
• •Selected joint grid and laying direction
• •Support layout approved by the slab manufacturer
• •Perimeter restraint, wall clearance and exposed edges
• •Lowest and highest points of the load-bearing substrate
• •Desired finished level and drainage direction
• •System parts such as spacers, pads, clips and connectors

Como calcular a quantidade de suportes reguláveis

1. 1. Ler a aprovação da placa

   Primeiro, esclareça se a placa é adequada para assentamento solto, sobre apoios, e qual padrão de apoio o fabricante exige.

2. 2. Desenhar a área de suporte de carga

   Registre o contorno externo, calhas, postes, canteiros, degraus e todas as áreas onde nenhum suporte pode ficar.

3. 3. Definir a grade das placas

   Defina o formato, a junta, a orientação e o deslocamento inicial. Só agora os cantos reais das placas são conhecidos.

4. 4. Contar pontos únicos da grade

   Conte cada ponto físico uma vez, independentemente de ali se encontrarem uma, duas ou quatro placas.

5. 5. Acrescentar apoios adicionais

   Adicione apoios centrais e de borda conforme a aprovação das placas. Verifique as placas cortadas uma a uma.

6. 6. Planejar o perímetro e a fixação

   Esclareça como as bordas abertas são protegidas contra deslocamento lateral e como as ligações à parede são executadas sem danificar a impermeabilização.

7. 7. Atribuir faixas de altura

   A altura do suporte regulável resulta da altura da base, da cota superior desejada e da espessura da placa. Verifique se cada suporte está dentro da faixa de ajuste permitida.

8. 8. Encomendar reserva específica do sistema

   Planeje alguns suportes reguláveis e peças pequenas adicionais, mas não use isso para substituir a verificação de geometria ausente. Conte as peças especiais da borda separadamente.

Exemplos da ferramenta

Como fica o plano concluído

Os números acima não vêm de uma tabela, mas de um assentamento real. Você pode abrir estes projetos de exemplo diretamente, com planta, plano de assentamento e lista de materiais, exatamente como a ferramenta os gera.

Terraço sobre suportes reguláveis

Terraço em L com recorte para canteiro: grade de placas, inclinação e cada ponto de apoio individual, incluindo lista de peças dos suportes reguláveis.

• •20.78 m² · 60 × 60 · 4 mm joint
• •79 slabs incl. 8% reserve
• •97 pedestals · 1.5% slope

Abrir exemplo→
