Guide du système sur rails

Bien planifier un système sur rails avec plots réglables

Dans une structure sur rails, les dalles de terrasse ne reposent pas seulement ponctuellement sur des têtes individuelles, mais de façon linéaire sur des profils en aluminium parallèles. Cela peut stabiliser les grands formats et créer une sous-construction très plane, mais exige une trame soigneusement planifiée. Les éléments décisifs sont le format des dalles, le sens des rails, les appuis en bordure, les jonctions de profilés et les distances admissibles du fabricant choisi. Le calculateur reproduit directement cette géométrie sur ton plan.

L’outil de planification s’ouvre après ton inscription gratuite.

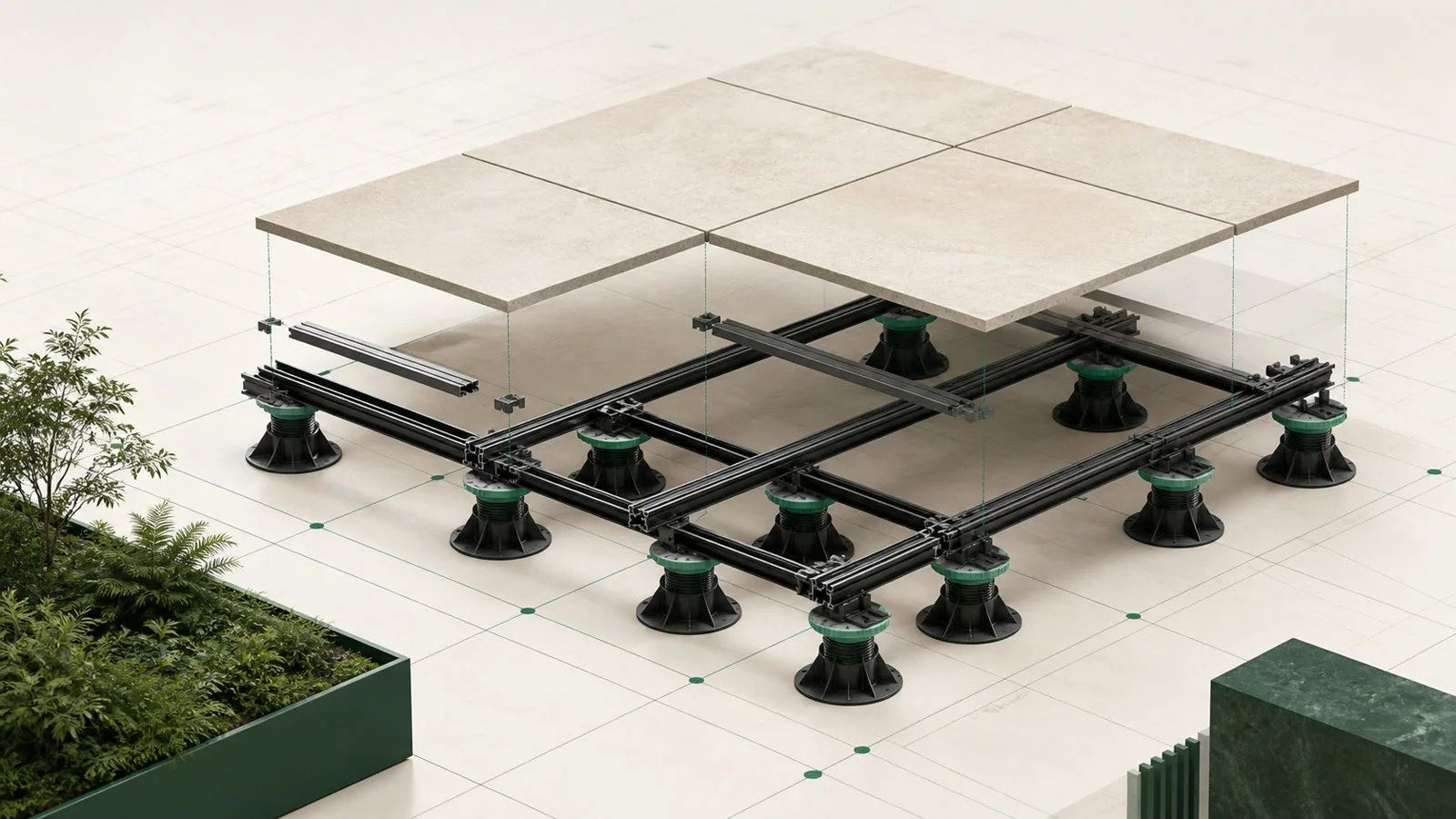

Rail, plot réglable et dalle forment un système

Les plots réglables portent d’abord les profilés en aluminium ; la dalle repose ensuite dessus avec son bord ou une zone d’appui prévue à cet effet. C’est pourquoi on ne peut plus déduire les plots des coins des dalles. Ils se placent directement sous chaque rail : au début et à la fin de chaque section ainsi qu’à intervalles autorisés entre les deux. Sur le plan, les rails sont en brun, les rails de rive plus foncés et les points de plot sont colorés selon qu’ils se trouvent au coin, en bord ou à l’intérieur.

Ce qui compte en pratique

50 cm sous le rail, 60 cm maximum entre les rails

Les limites des fabricants ne sont pas identiques : DURAL indique pour le système FLEXIBAL un maximum de 50 cm entre les plots réglables. Profilitec indique pour UPTEC, selon la longueur du support, 50 ou 60 cm et limite aussi l’écart entre rails parallèles à 60 cm. Comme le calculateur ne privilégie aucune marque, il adopte une approche prudente : plots espacés de 50 cm maximum, rails espacés de 60 cm maximum. La fiche technique du système réellement commandé et la capacité portante de la dalle restent toutefois déterminantes.

Les bords et les découpes nécessitent un appui dédié.

Un rail de rive ne va pas seulement sur les bords supérieur et inférieur du rectangle englobant. L’angle intérieur d’une forme en L, le bord d’une découpe ou l’extrémité d’un mur créent aussi un vrai bord de revêtement. À cet endroit, le calculateur ajoute une ligne de rail et ne marque que la partie réellement située en bordure. Si un rail est interrompu par une découpe, chaque nouvelle section reçoit son propre plot d’extrémité. Les portes restent ouvertes comme passages et peuvent être traversées par le rail.

Des axes communs plutôt que des points d’appui décalés

Si l’on répartit les plots sur chaque rail séparément de manière « régulière », on obtient des rangées décalées les unes par rapport aux autres sur des sections de longueurs différentes. Techniquement, la distance maximale peut bien être respectée, mais le plan paraît plus désordonné et la pose devient inutilement compliquée. Le calculateur place donc des axes communs tous les 50 cm sur l’ensemble de la structure. Seuls les bords, les découpes ou la fin d’une section ajoutent un point supplémentaire. Les rangées de plots voisines restent ainsi alignées et le plan est plus facile à reporter sur le chantier.

C’est le calculateur qui détermine ces quantités

Chaque tronçon réel de rail génère des quantités de matériel traçables, et pas seulement une valeur globale par m².

• •Total rail length and perimeter-rail share
• •Profile pieces from the selected standard length
• •Longitudinal connectors for profile joints
• •Pedestals directly below the rails
• •Reduced pedestal height due to rail height

Planifier un système de rails en 4 étapes

1. 1. Dessiner la surface et les découpes

   Saisis le contour extérieur, les formes en L, les murs, les portes et toutes les zones sans revêtement de sol.

2. 2. Définir la dalle et le joint

   Le format, l’épaisseur, la largeur des joints et le sens de pose déterminent le quadrillage porteur.

3. 3. Activer le système de rails

   Vérifie l’écartement et le sens proposés ; le calculateur neutre vis-à-vis des fabricants n’accepte pas plus de 60 cm.

4. 4. Vérifier les quantités et les alertes

   Ne reprends les mètres linéaires, les pièces, les raccords et les plots réglables qu’après comparaison avec la fiche technique du système et de la dalle.

Exemples de l'outil

Voici à quoi ressemble un plan terminé

Les chiffres ci-dessus ne proviennent pas d’un tableau, mais d’une pose réelle. Tu peux ouvrir directement ces exemples de projets avec leur plan, leur plan de pose et leur liste de matériaux, tels qu’ils sont générés par l’outil.

Terrasse avec système de rails

Grandes dalles sur rails aluminium parallèles : grille, appuis de bordure et quantités de rails sont directement visibles dans la vue client.

• •20.78 m² · 60 × 60 · 4 mm joint
• •60 cm rail grid · 25 mm rail
• •Rails, connectors and edge metres calculated

Ouvrir l'exemple→

Questions fréquentes sur le système de rails
